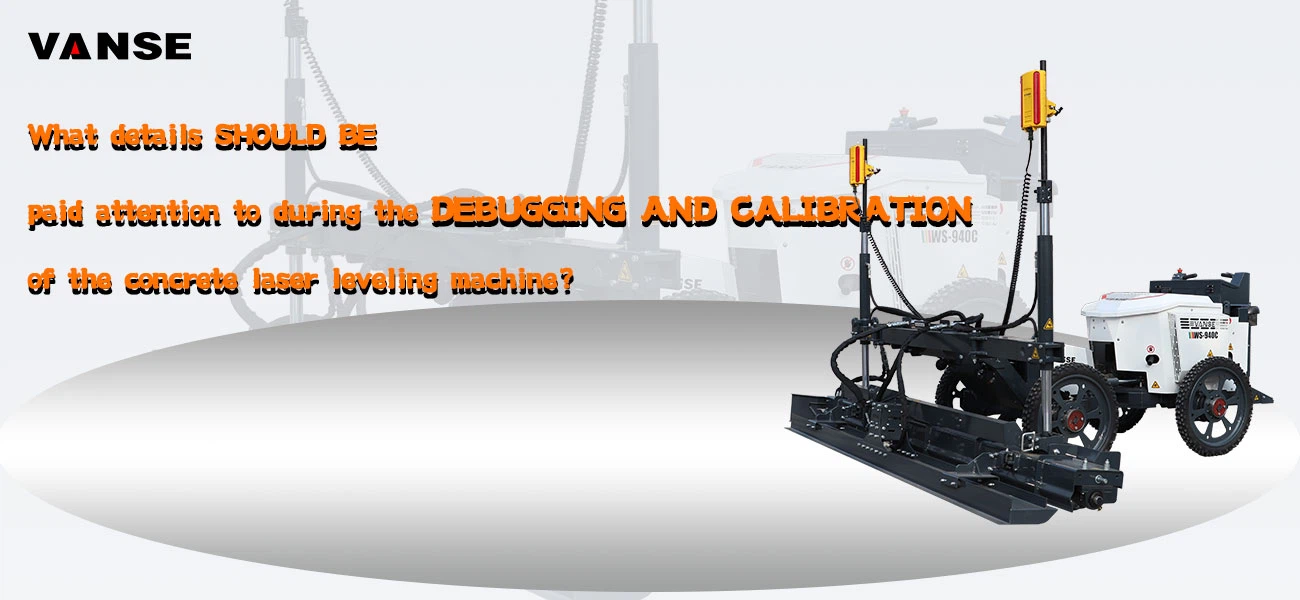

उच्च गुणवत्ता वाले फर्श (उच्च समतलता और समतलता) सुनिश्चित करने के लिए कंक्रीट लेजर लेवलिंग मशीन का कमीशनिंग और कैलिब्रेशन महत्वपूर्ण है। इस प्रक्रिया में सावधानी और धैर्य की आवश्यकता होती है। विचार करने के लिए निम्नलिखित प्रमुख विवरण हैं, जिन्हें कई प्रमुख चरणों में विभाजित किया गया है:
1. ऑपरेशन से पहले तैयारी और निरीक्षण
किसी भी कमीशनिंग को शुरू करने से पहले, पूरी तैयारी सुरक्षा और सफलता की नींव है।
उपकरण निरीक्षण:
यांत्रिक भाग:लेवलर के संरचनात्मक भागों, हाइड्रोलिक सिलेंडर, स्क्रेपर्स और वाइब्रेटर की क्षति, ढीलापन या तेल रिसाव के लिए जाँच करें। सुनिश्चित करें कि पटरियाँ और टायर बरकरार हैं और क्षति से मुक्त हैं।
हाइड्रोलिक प्रणाली:जांचें कि हाइड्रोलिक तेल का स्तर मानक सीमा के भीतर है और तेल साफ है। इंजन शुरू करने के बाद, हाइड्रोलिक पंप और मोटर से आने वाली किसी भी असामान्य आवाज़ को सुनें।
विद्युत प्रणाली:जांचें कि ईंधन, तेल और शीतलक पर्याप्त हैं या नहीं। सुनिश्चित करें कि बैटरी पूरी तरह चार्ज है और वायरिंग कनेक्शन सुरक्षित हैं।
लेजर ट्रांसमीटर सेटिंग्स:
स्थिरता:लेजर ट्रांसमीटर को एक ठोस, स्थिर, कंपन मुक्त तिपाई पर माउंट करें। इसे नरम ज़मीन पर या ऐसे स्थान पर रखने से बचें जहाँ यह लोगों या उपकरणों से टकरा सकता है।
स्थिति और ऊंचाई:स्थापना की स्थिति पूरे निर्माण क्षेत्र को कवर करनी चाहिए और दूरी के कारण होने वाली मामूली त्रुटि को कम करने के लिए जितना संभव हो सके केंद्र के करीब होनी चाहिए। ऊंचाई बढ़ाई जानी चाहिए ताकि लेजर बीम लेवलिंग मशीन पर रिसीवर की कार्य सीमा से अधिक हो।
समतल करना:यह सबसे महत्वपूर्ण कदम है! इसे क्षैतिज स्थिति (आमतौर पर 360 डिग्री रोटेशन स्कैनिंग मोड में) में सटीक रूप से समायोजित करने के लिए बुलबुले या इलेक्ट्रॉनिक स्तर में निर्मित लेजर ट्रांसमीटर का उपयोग करें। यहां तक कि थोड़ा सा झुकाव भी पूरी कामकाजी सतह पर ढलान की त्रुटि पैदा कर देगा।
सटीकता चयन:निर्माण आवश्यकताओं के अनुसार उचित सटीकता स्तर का चयन करें (उदाहरण के लिए, ±10mm/@30m या ±3mm/@30m)। सटीकता जितनी अधिक होगी, डिबगिंग आवश्यकताएँ उतनी ही अधिक होंगी।
कार्यस्थल पर काम की तैयारी:
ऊंचाई मानक:निर्माण दल के साथ साइट उन्नयन बेंचमार्क (आमतौर पर एक सर्वेक्षणकर्ता द्वारा प्रदान किया गया) को सत्यापित करें और हैंडहेल्ड लेजर रिसीवर का उपयोग करके कई स्थानों पर उन्हें दोबारा जांचें।
आधार उपचार:सुनिश्चित करें कि आधार की समतलता और घनत्व (आमतौर पर कुचला हुआ पत्थर या जमी हुई मिट्टी) मूल रूप से मानकों के अनुरूप है, बिना किसी स्पष्ट उभार के।
2. लेवलिंग मशीन की स्वयं डिबगिंग और कैलिब्रेशन
यह मुख्य कड़ी है, जिसका उद्देश्य मशीन को लेजर संकेतों पर सटीक प्रतिक्रिया देने में सक्षम बनाना है।
रिसीवर को स्थापित करना और जाँचना:
लेज़र रिसीवर को हिलने से बचाने के लिए लेवलिंग मशीन के मस्तूल पर सुरक्षित रूप से माउंट करें।
यह सुनिश्चित करने के लिए कि रिसीवर ठीक से काम कर रहा है, उसके बैटरी स्तर की जाँच करें। सत्यापित करें कि रिसीवर पर संकेतक लाइट या डिस्प्ले ठीक से काम कर रहे हैं।
मशीन प्रारंभिक स्थिति सेटिंग:
लेवलर को लेजर ट्रांसमीटर सिग्नल द्वारा कवर किए गए क्षेत्र में ले जाएं, अधिमानतः ट्रांसमीटर के करीब और जहां जमीन की ऊंचाई डिजाइन ऊंचाई के करीब है।
"शून्य" या "संदर्भ सेट करें" ऑपरेशन:
मैनुअल मोड:स्क्रेपर बॉटम को तब तक ऊपर या नीचे करने के लिए मशीन का संचालन करें जब तक कि यह बिल्कुल डिज़ाइन की गई ऊंचाई पर न हो (जिसे माप द्वारा सत्यापित किया जा सकता है)।
रिसीवर को कैलिब्रेट करना:इस सही ऊंचाई पर, रिसीवर को मस्तूल पर ऊपर और नीचे समायोजित करें ताकि इसका केंद्र बिंदु (आमतौर पर हरी बत्ती या डिस्प्ले "0") लेजर बीम के साथ संरेखित हो।
संदर्भ लॉक करना:नियंत्रण कक्ष पर "संदर्भ बिंदु सेट करें", "शून्य पर रीसेट करें" या समान संचालन निष्पादित करें। नियंत्रण प्रणाली इस ऊंचाई को लेजर सिग्नल की "0" स्थिति (यानी डिज़ाइन की गई ऊंचाई) के रूप में याद रखेगी।
संवेदनशीलता और मृत क्षेत्र सेटिंग्स:
संवेदनशीलता:हाइड्रोलिक सिस्टम की प्रतिक्रिया संवेदनशीलता सेट करता है। बहुत ऊंची सेटिंग के कारण स्क्रैपर बार-बार ऊपर और नीचे समायोजित होता है, जिससे एक "चेसिंग वेव" घटना पैदा होती है जो चिकनाई को प्रभावित करती है। बहुत कम सेटिंग के परिणामस्वरूप सुस्त प्रतिक्रिया और खराब सटीकता होगी। आमतौर पर, मध्य-श्रेणी मान से प्रारंभ करें।
डेडबैंड:एक छोटी स्वीकार्य त्रुटि सीमा निर्धारित करें (जैसे ±1-2मिमी)। इस सीमा के भीतर, हाइड्रोलिक सिस्टम की अत्यधिक फाइन-ट्यूनिंग से बचने और निर्माण प्रवाह में सुधार के लिए सिस्टम संचालित नहीं होगा।
ट्रायल रन सत्यापन:
बेंचमार्क सेट करने के बाद तुरंत डालना शुरू न करें। इसके बजाय, कंट्रोल पैनल पर ऊंचाई डिस्प्ले को देखते हुए मशीन को सिग्नल रेंज के भीतर आगे, पीछे, बाएं और दाएं चलाएं।
निरीक्षण करें कि स्क्रेपर निर्देशों के अनुसार सुचारू रूप से और सटीक रूप से उठ और गिर सकता है या नहीं। मशीन को ज्ञात ऊंचाई वाले विभिन्न बिंदुओं पर रोकें, वास्तव में स्क्रैपर तल की ऊंचाई को मापने के लिए एक शासक या स्तर का उपयोग करें, और नियंत्रण प्रणाली की ऊंचाई सटीकता को सत्यापित करने के लिए डिज़ाइन की गई ऊंचाई के साथ इसकी तुलना करें।
3. निर्माण के दौरान समीक्षा करें और सुधार करें
कमीशनिंग और अंशांकन एक बार की बात नहीं है और निर्माण के दौरान निरंतर निगरानी की आवश्यकता होती है।
लेजर प्रणाली की नियमित समीक्षा करें:
हर 1-2 घंटे में, या जब टकराव का संदेह हो, तो लेजर ट्रांसमीटर की दोबारा जांच की जानी चाहिए ताकि यह सुनिश्चित हो सके कि यह अभी भी बिल्कुल क्षैतिज स्थिति में है। कंपन, हवा या आकस्मिक संपर्क के कारण यह विचलित हो सकता है।
लेवल की सतह की ऊंचाई की जांच करने के लिए नियमित रूप से एक रूलर का उपयोग करें, लेकिन शुरुआत में कंक्रीट को सेट न करें, और इसे मशीन डिस्प्ले वैल्यू के साथ सत्यापित करें।
कंक्रीट सामग्री की स्थिति पर ध्यान दें:
कंक्रीट की ढलान (सूखापन या पतलापन) लेवलिंग परिणामों को महत्वपूर्ण रूप से प्रभावित करती है। यदि सामग्री बहुत अधिक सूखी है, तो मशीन महत्वपूर्ण प्रतिरोध का अनुभव करेगी और "ढलान पर चढ़ सकती है"; यदि सामग्री बहुत पतली है, तो मशीन आसानी से "अटक जाएगी।" निरंतर कंक्रीट आपूर्ति गुणवत्ता बनाए रखना महत्वपूर्ण है।
उपकरण संचलन पथ:
यह सुनिश्चित करने के लिए कि यह हमेशा लेजर सिग्नल के प्रभावी कवरेज के भीतर है और सिग्नल ब्लाइंड स्पॉट से बचें, लेवलर के संचलन पथ की योजना बनाएं।
असामान्य स्थिति से निपटना:
सिग्नल गुम:एक बार जब रिसीवर अलार्म इंगित करता है कि लेजर सिग्नल खो गया है, तो निर्माण तुरंत रोक दिया जाना चाहिए, कारण का पता लगाया जाना चाहिए (अवरुद्ध, ट्रांसमीटर बिजली बंद, सीमा से बाहर, आदि), और सिग्नल को बहाल किया जाना चाहिए और जारी रखने से पहले पुन: कैलिब्रेट किया जाना चाहिए।
सटीकता विचलन:यदि स्पॉट जांच के दौरान कोई व्यवस्थित विचलन (समग्र रूप से उच्च या निम्न) पाया जाता है, तो मशीन को तुरंत बंद कर दिया जाना चाहिए और लेजर ट्रांसमीटर स्तर और लेवलिंग मशीन की संदर्भ सेटिंग्स की दोबारा जांच की जानी चाहिए।
4. सुरक्षा विवरण
कार्मिक सुरक्षा:डिबगिंग और मशीन चलाते समय, सुनिश्चित करें कि आसपास कोई नहीं है, विशेष रूप से मानव आंखों के सीधे संपर्क से बचने के लिए लेजर बीम की ऊंचाई पर ध्यान दें।
उपकरण सुरक्षा:लेवलर को हिलाते समय, पटरियों और हाइड्रोलिक सिलेंडरों को नुकसान से बचाने के लिए स्टील की जाली और एलिवेशन पाइल्स जैसी बाधाओं से बचने के लिए सावधान रहें।
मुख्य बिंदुओं की सारांश सूची:
| अवस्था | मुख्य विवरण | उद्देश्य |
| तैयार करना | लेजर ट्रांसमीटर बिल्कुल क्षैतिज रूप से स्थापित किया गया है | एक सटीक क्षैतिज संदर्भ विमान स्थापित करना |
| साइट उन्नयन बेंचमार्क की जाँच करें | डिज़ाइन और साइट के बीच एकरूपता सुनिश्चित करें | |
| कैलिब्रेशन | मशीन को ज्ञात सही ऊंचाई पर बेंचमार्क करें | मशीन को "सीखने" दें कि डिज़ाइन उन्नयन क्या है |
| परीक्षण संचालन और वास्तविक परीक्षण सत्यापन | सिस्टम की सटीकता सुनिश्चित करने के लिए क्रॉस-चेक करें | |
| निर्माण | लेजर लेवलिंग और मशीन की सटीकता की नियमित समीक्षा करें | कंपन और टकराव के कारण होने वाली त्रुटियों को रोकें |
| ठोस सामग्री गुणों और सिग्नल स्थिति की निगरानी करें | एक स्थिर और विश्वसनीय निर्माण प्रक्रिया सुनिश्चित करें |
केवल उपरोक्त विवरणों का पालन करके, उपकरण मैनुअल का सख्ती से पालन करके, और साइट सर्वेक्षकों के साथ मिलकर काम करके लेजर लेवलिंग मशीन के तकनीकी लाभों का पूरी तरह से उपयोग अल्ट्रा {{1} उच्च {{2} सटीक उच्च {{3} गुणवत्ता वाले फर्श डालने के लिए किया जा सकता है।
